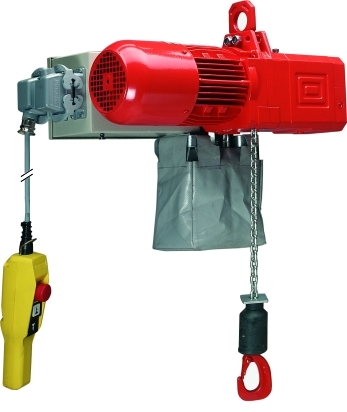

Hadef - Figur 66/04 AKS |
Tragkraft | Ketten- stränge |
Hubge- schwin. |
Modell | TrwGr | Leistung | ED | Gewicht (1) |
Preis* |
kg | Anzahl | m/min | FEM | kW | % | kg | EUR |
250 | 1 | 16,0/4,0 | AK 402 DT 80 N8/2 | 2m/M5 | 0,75/0,16 | - | - | anfragen! |
500 | 1 | 6,0 | AK 405 DT 80 K 4 | 2m/M5 | 0,63 | 100 | 85 | anfragen! |
500 | 1 | 9,4/2,3 | AK 405 DT 80 N8/2 | 2m/M5 | 0,75/0,16 | 40/25 | 65 | anfragen! |
630 | 1 | 6,0 | AK 406 DT 80 K 4 | 1Bm/M3 | 0,63 | 60 | 65 | anfragen! |
630 | 1 | 9,4/2,3 | AK 406 DT 80 N8/2 | 1Bm/M3 | 1,0/0,25 | 25/15 | 65 | |
1000 | 2 | 3,0 | AK 410 DT 80 K 4 | 2m/M5 | 0,63 | 100 | 75 | |
1000 | 2 | 4,5/1,1 | AK 410 DT 80 L8/2 | 2m/M5 | 0,75/0,18 | 40/25 | 75 | |
1000 | 1 | 8,0/2,0 | AK 610 DT 90 L8/2 | 2m/M5 | 1,5/0,37 | 30/20 | 100 | |
1250 | 2 | 4,5/1,1 | AK 412 DT 80 L8/2 | 1Bm/M3 | 1,0/0,25 | 25/15 | 75 | |
1250 | 1 | 8,0/2,0 | AK 612 DT 90 L8/2 | 1Bm/M3 | 1,8/0,44 | 25/15 | 100 | |
1600 | 1 | 8,0/2,0 | AK 716 DT 100 L8/2 | 2m/M5 | 2,1/0,55 | 40/40 | 125 | |
1600 | 1 | 11,0/2,6 | AK 716 DT 100 L8/2 | 2m/M5 | 3,2/0,8 | 30/20 | 130 | |
2000 | 2 | 4,0/1,0 | AK 620 DT 90 L8/2 | 2m/M5 | 1,5/0,37 | 30/20 | 105 | |
2000 | 1 | 10,0/2,5 | AK 820 FN 100 M8/2 | 2m/M5 | 4,0/1,1 | 40/25 | 130 | |
2500 | 2 | 4,0/1,0 | AK 625 DT 90 L8/2 | 1Bm/M3 | 1,8/0,44 | 40/15 | 105 | |
2500 | 2 | 5,5/1,3 | AK 725 DT 100 L8/2 | 2m/M5 | 2,6/0,65 | 40/25 | 130 | |
2500 | 1 | 8,0/2,0 | AK 825 FN 100 M8/2 | 2m/M5 | 4,0/1,1 | 40/25 | 130 | |
3200 | 2 | 4,0/1,0 | AK 732 DT 100 L8/2 | 2m/M5 | 2,1/0,55 | 40/40 | 130 | |
3200 | 2 | 5,0/1,25 | AK 832 FN 100 M8/2 | 2m/M5 | 4,0/1,1 | 40/25 | 135 | |
4000 | 2 | 5,0/1,25 | AK 840 FN 100 M8/2 | 2m/M5 | - | - | - | |
5000 | 2 | 4,0/1,0 | AK 850 FN 100 M8/2 | 2m/M5 | 4,0/1,1 | 40/25 | 135 | a. Anfr. |
5000 | 1 | 5,4/1,35 | AK 905 FN 112 M8/2 | 2m/M5 | 5,5/1,4 | 40 | 260 | a. Anfr. |
5000 | 1 | 8,0/2,0 | AK 905 FN 132 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
6300 | 1 | 5,4/1,35 | AK 906 FN 112 M8/2 | 1Bm/M3 | 6,0/1,5 | 30 | 260 | a. Anfr. |
6300 | 1 | 8,0/2,0 | AK 906 FN 132 M8/2 | 1Bm/M3 | - | - | - | a. Anfr. |
10000 | 1 | 5,8/1,4 | AK 1010 FN 160 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
10000 | 2 | 2,8/0,7 | AK 910 FN 112 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
10000 | 2 | 4,0/1,0 | AK 910 FN 132 M8/2 | 2m/M5 | 5,5/1,4 | 40 | 350 | a. Anfr. |
12000 | 2 | 2,8/0,7 | AK 912 FN 112 M8/2 | 1Bm/M3 | 6,0/1,5 | 30 | 350 | a. Anfr. |
12000 | 2 | 4,0/1,0 | AK 912 FN 132 M8/2 | 1Bm/M3 | - | - | - | a. Anfr. |
12500 | 1 | 5,8/1,4 | AK 1012 FN 160 M8/2 | 1Bm/M3 | - | - | - | a. Anfr. |
15000 | 3 | 1,8/0,45 | AK 915 FN 112 M8/2 | 2m/M5 | 5,5/1,4 | 40 | 450 | a. Anfr. |
15000 | 3 | 2,6/0,6 | AK 915 FN 132 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
20000 | 2 | 2,9/0,7 | AK 1020 FN 160 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
20000 | 4 | 1,35/0,35 | AK 920 FN 112 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
20000 | 4 | 2,0/0,5 | AK 920 FN 132 M8/2 | 2m/M5 | 5,5/1,4 | 40 | 565 | a. Anfr. |
25000 | 2 | 2,9/0,7 | AK 1025 FN 160 M8/2 | 1Bm/M3 | - | - | - | a. Anfr. |
25000 | 5 | 1,1/0,27 | AK 925 FN 112 M8/2 | 2m/M5 | 5,5/1,4 | 40 | 605 | a. Anfr. |
25000 | 5 | 1,6/0,4 | AK 925 FN 132 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
30000 | 6 | 1,0/0,2 | AK 930 FN 112 M8/2 | 2m/M5 | 5,5/1,4 | 40 | 665 | a. Anfr. |
30000 | 6 | 1,3/0,3 | AK 930 FN 132 M8/2 | 2m/M5 | - | - | - | a. Anfr. |
* bei 3 m Laufbahnhöhe
(1) bei 3 m Laufbahnhöhe ohne Fahrwerk

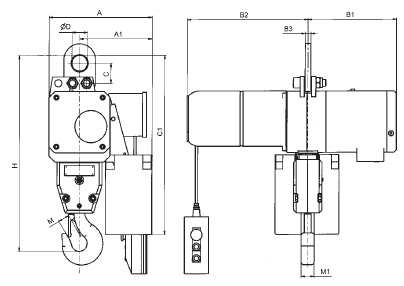

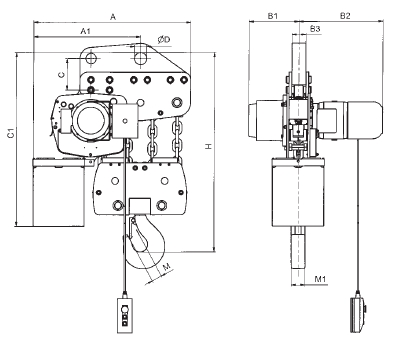

Modell | Ketten- stränge |
Lastkette mm |
Abmessungen in mm | ||||||||||
A | A1 | B1 | B2 | B3 | C | C1 | D | H | M | M1 | |||
AK 405 | 1 | 5x15 | 290 | 235 | 225 | 330 | 11 | 40 | 425 | 40 | 400 | 23 | 17 |
AK 406 | 1 | 5x15 | 290 | 235 | 225 | 330 | 11 | 40 | 425 | 40 | 400 | 23 | 17 |
AK 410 | 2 | 5x15 | 290 | 210 | 225 | 330 | 11 | 40 | 425 | 40 | 460 | 29 | 22 |
AK 412 | 2 | 5x15 | 290 | 210 | 225 | 330 | 11 | 40 | 425 | 40 | 460 | 29 | 22 |
AK 610 | 1 | 7x21 | 320 | 260 | 265 | 390 | 15 | 80 | 560 | 55 | 540 | 29 | 22 |
AK 612 | 1 | 7x21 | 320 | 260 | 265 | 390 | 15 | 80 | 560 | 55 | 540 | 29 | 22 |
AK 716 | 1 | 9x27 | 365 | 300 | 312 | 430 | 15 | 75 | 635 | 55 | 620 | 39 | 29 |
AK 620 | 2 | 7x21 | 320 | 225 | 265 | 390 | 15 | 80 | 560 | 55 | 640 | 39 | 29 |
AK 625 | 2 | 7x21 | 320 | 225 | 265 | 390 | 15 | 80 | 560 | 55 | 640 | 39 | 29 |
AK 820 | 1 | 11,3x31 | 365 | 307 | 312 | 430 | 20 | 70 | 630 | 55 | 590 | 32 | 38 |
AK 725 | 2 | 9x27 | 365 | 256 | 312 | 430 | 20 | 70 | 635 | 55 | 710 | 48 | 36 |
AK 732 | 2 | 9x27 | 365 | 256 | 312 | 430 | 20 | 70 | 635 | 55 | 710 | 48 | 36 |
AK 825 | 1 | 11,3x31 | 365 | 307 | 312 | 430 | 20 | 70 | 630 | 55 | 590 | 32 | 38 |
AK 832 | 2 | 11,3x31 | 365 | 256 | 312 | 430 | 20 | 70 | 630 | 55 | 690 | 38 | 45 |
AK 850 | 2 | 11,3x31 | 365 | 256 | 312 | 430 | 20 | 70 | 630 | 55 | 690 | 38 | 45 |
AK 905 | 1 | 16x45 | 635 | 412 | 290 | 520 | 105 | 70 | 993 | 52 | 755 | 40 | 45 |
AK 906 | 1 | 16x45 | 635 | 412 | 290 | 520 | 105 | 70 | 993 | 52 | 755 | 40 | 45 |
AK 910 | 2 | 16x45 | 635 | 486 | 290 | 520 | 80 | 148 | 1075 | 61 | 940 | 49 | 63 |
AK 912 | 2 | 16x45 | 635 | 486 | 290 | 520 | 80 | 148 | 1075 | 61 | 940 | 49 | 63 |
AK 915 | 3 | 16x45 | 760 | 567 | 290 | 520 | 80 | 157 | 1100 | 61 | 1130 | 55 | 67 |
AK 920 | 4 | 16x45 | 940 | 640 | 290 | 520 | 80 | 185 | 1230 | 71 | 1170 | 55 | 67 |
AK 925 | 5 | 16x45 | 1120 | 710 | 290 | 520 | 80 | 205 | 1360 | 76 | 1270 | 62 | 75 |
AK 930 | 6 | 16x45 | 1290 | 790 | 290 | 520 | 80 | 205 | 1385 | 76 | 1270 | 70 | 85 |
Das Modell AK 8 aus der Kettenzugreihe Figur 66/04 AK mit Schützsteuerung wird serienmäßig mit Phasenüberwachungsrelais und Betriebsendschalter ausgestattet | ||
Die Hadef Heinrich De Fries GmbH in Düsseldorf hat ihre bewährte Kettenzugreihe Figur 66/04 AK optimiert. Die Modelle AK 8 und AK 9 mit Schützsteuerung beispielsweise sind nun serienmäßig mit Phasenüberwachungsrelais und Betriebsendschalter ausgestattet. Das Phasenüberwachungsrelais verhindert eine falsche Verdrahtung durch Phasenverwechslung und vermeidet somit mögliche Schäden am Gerät. |
Optional können die Kettenzüge mit Positionserfassung mit bis zu acht frei programmierbaren Hub- /Senkpositionen im Teach-in-Verfahren ausgestattet werden. Dies ermöglicht die automatische und präzise Ansteuerung von definierten Positionen. Sämtliche elektrischen Leitungen sind im Gehäuse integriert und daher vor Beschädigungen geschützt. Optional können die Geräte auch in Schutzart IP66 (geschützt gegen starkes Strahlwasser) geliefert werden. Alle Geräte sind in hohe Triebwerksgruppen eingestuft – Voraussetzung für eine lange Lebensdauer. |
Das Kettenantriebsrad aus gehärtetem Sonderstahl ist genau auf die verwendete RUD-Hochleistungslastkette mit optimierten Toleranzen abgestimmt und dadurch sehr laufruhig und verschleißarm. Steckkontakte für Stromanschluss und Steuerschalter vereinfachen die Installation der Geräte, für die optional auch eine Funksteuerung erhältlich ist. |
